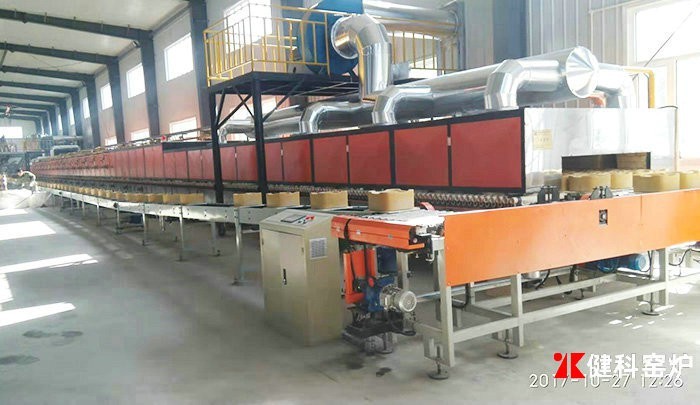

今天我們來講述在輥道窯這幾個(gè)溫度帶的3大燒成制度(包括溫度制度、壓力制度和氣氛制度)及重要注意事項(xiàng)。
　　1、溫度制度
　　(1)預(yù)熱帶和氧化帶
　　輥道窯預(yù)熱氧化帶的溫度一般控制在200-1050℃范圍，坯體在預(yù)熱帶將繼續(xù)排除殘余吸附水，同時(shí)開始排除結(jié)晶水，有機(jī)物氧化，碳酸鹽分解并伴有石英晶型轉(zhuǎn)變。
　　為了避免廢品的產(chǎn)生(爆裂，黑心等)，輥道窯制定預(yù)熱帶的燒成曲線時(shí)要特別考慮脫水過程在確定的溫度范圍內(nèi)和規(guī)定的潔晶水排除速度下進(jìn)行。
　　在輥道窯內(nèi)燒成時(shí)，坯體表面溫度為450-700℃之間開始產(chǎn)生脫水反映，這時(shí)結(jié)晶水激烈排出，失重迅速增加，粘土結(jié)晶體結(jié)構(gòu)遭到破壞，坯體強(qiáng)度降低，這一段升溫控制不好較易產(chǎn)生爆裂。
　　坯體結(jié)晶水許可排除速度在很大程度上取決于壞體的厚度，脫水范圍在450-700℃至800-1000℃。這期間要保證必要的加熱時(shí)間。輥道窯預(yù)熱帶的有關(guān)反應(yīng)還有：①在500-600℃石英的b-a晶型轉(zhuǎn)變;②500-800℃發(fā)生有機(jī)物氧化燃燒;③700-1050℃碳酸鹽分解，這一期間坯體快燒還易于生黑心。因此，在800-950℃溫度范圍內(nèi)需要保溫一定時(shí)間，總之,要求在胚體強(qiáng)烈收縮之前(850℃-1000℃)完成脫水和氧化燃燒分解。
　　(2)燒成帶和高保溫帶
　　瓷質(zhì)磚的使用性能在很大程度上取決于坯體的燒結(jié)程度，輥道窯燒成溫度和時(shí)間取決于坯體物化反應(yīng)情況;如果坯體具有燒結(jié)范圍窄和易變形的特點(diǎn)，那么在燒成階段升溫和延長(zhǎng)保溫時(shí)間可改善其燒成情況。
　　瓷質(zhì)磚的燒成溫度一般在1180-1220℃之間，其保溫時(shí)間具體的標(biāo)準(zhǔn)以保證產(chǎn)品吸水率小于百分之0.5，如果采用產(chǎn)品燒成溫度的上限，保溫時(shí)間可適當(dāng)縮短，反之則保溫時(shí)間要適當(dāng)延長(zhǎng)。
　　燒成帶的溫度主要是適當(dāng)調(diào)節(jié)噴嘴的油量和空氣量來控制，在噴嘴開度正常，室內(nèi)溫度場(chǎng)穩(wěn)定情況下，只需要通過自動(dòng)控制閥就能達(dá)到自動(dòng)調(diào)節(jié)溫度的目的，輥道窯在多數(shù)情況下，用固定空氣量，調(diào)節(jié)燃料量來控制溫度。
　　(3)冷卻帶
　　一般說來，輥道窯從較高燒成溫度至700℃可以快速冷卻，快冷所產(chǎn)生的應(yīng)力被液相緩沖，不會(huì)出現(xiàn)變形，開裂等缺陷。
　　在700-500℃間則應(yīng)緩慢冷卻，此階段伴有石英的晶型較變，在573℃發(fā)生a-b晶型轉(zhuǎn)變，坯體因體積突變百分之10.82而產(chǎn)生較大破壞力，輥道窯加之此時(shí)制品脆性大，稍不注意，如冷卻過快或冷卻不均勻，便會(huì)出現(xiàn)開裂等缺陷。
　　500℃以下一般可以快冷，但270-200℃間仍伴有石英的晶型轉(zhuǎn)變的體積變化(a-b方碳晶型轉(zhuǎn)變體積收縮百分之2.8)仍需注意。
　　2、壓力制度
　　壓力制度是實(shí)現(xiàn)合理的溫度制度和氣氛制度的重要保證，輥道窯因此控制室內(nèi)壓力是穩(wěn)定工藝制度的重要工作。
　　輥道窯在壓力制度的控制，主要是通過排煙風(fēng)機(jī)抽力大小和窯體內(nèi)各控制單元上部馬弗板的上下位置來調(diào)節(jié)，一般各段馬弗板的位置調(diào)節(jié)好之后固定不變，主要靠排煙風(fēng)機(jī)來調(diào)整倉位的壓力：
　?、佥伒栏G氧化帶一定是負(fù)壓，如果磚坯密度越大、強(qiáng)度越高，氧化越困難，須減少正壓、拉大負(fù)壓
　　②輥道窯壓力以底部為準(zhǔn)，壓力代表熱量流動(dòng)的過程，流速過大造成假溫度，同時(shí)流速過大熱量損失大;
　?、哿銐簳r(shí)火焰上窯頂，輥道窯負(fù)壓順窯墻方向流動(dòng)，正壓火焰向外。零壓過長(zhǎng)易變形，斷棒。
　　3、氣氛制度

　　輥道窯氣氛的控制主要是通過各燒嘴風(fēng)、油量配比按要求進(jìn)行燒成曲線的制定，不但要考慮窯長(zhǎng)方向的溫度分布，而且要注意輥道窯輥道上下的溫差。

　　輥道窯用壓縮空氣霧化重油、柴油、煤油等燃料進(jìn)行燃燒。也有用煤氣發(fā)生爐所產(chǎn)煤氣進(jìn)行燃燒的，比較大型的陶瓷廠大都采用雙段冷煤氣站，輥道窯使用冷靜煤氣進(jìn)行燃燒，產(chǎn)生高溫。燃燒室與輥道之間，有耐火材料隔離，火焰不直接接觸被燒制的產(chǎn)品。
